EN ISO 13857 Nedir?
🚨 “Emniyet çiti var, o zaman emniyetli” demek her zaman doğru değildir!
EN ISO 13857 standardı çok net bir gerçeği hatırlatır:
Bir tehlikeli hareketin önüne sadece emniyet çiti koymak, tek başına emniyeti garanti etmez.
Gerçek makine emniyeti tasarımında üç kritik parametre birlikte değerlendirilmelidir:
📏 Koruyucu yapının yüksekliği
⚙️ Tehlikeli hareketin erişim yüksekliği
↔️ Yatay emniyet mesafesi
Bu değerler doğru hesaplanmadan tasarlanan koruyucular, operatörün risk bölgesine ulaşmasını tamamen engelleyemez.
👉 Sonuç: Emniyet, “çit var mı?” sorusu değil, “doğru tasarlandı mı?” sorusudu
Aşağıdaki blogdan detaylı bilgiye erişebilirsiniz.
EN ISO 13857 Nedir? Güvenlik Mesafesi Nasıl Hesaplanır? (Tablo 2 – Örnekli Anlatım)
Makine güvenliğinde en çok gözden kaçan konu, milimetrelerle belirlenen güvenlik mesafeleridir. Yanlış konumlandırılmış bir çit veya yetersiz bir boşluk, operatörün tehlikeli bölgeye ulaşmasına neden olabilir.
EN ISO 13857 standardı, bu riski ortadan kaldırmak için net kurallar sunar.
Bu yazıda:
EN ISO 13857 nedir?
Güvenlik mesafesi (A, B, C) nasıl hesaplanır?
Tablo 2 nasıl okunur?
Gerçek bir örnekle doğru mesafe nasıl belirlenir?
hepsini sade ve net şekilde bulacaksın.
🔎 EN ISO 13857 Nedir?
EN ISO 13857, makinelerde insanın:
kol,
el,
bacak
gibi uzuvlarıyla tehlikeli bölgelere erişmesini fiziksel olarak engellemek için gerekli minimum mesafeleri tanımlar.
📌 Özellikle şu soruya cevap verir:
“Operatör buraya uzanabilir mi?”
📊 Güvenlik Mesafesi Mantığı (A, B, C)
Standart 3 temel ölçüye dayanır:
A → Tehlikeli bölge yüksekliği
B → Koruyucu yapı (çit) yüksekliği
C → Yatay güvenlik mesafesi
Temel kural:
Çit kısa ise → mesafe büyük olmalı
Çit yüksek ise → mesafe azalabilir
Ancak kritik nokta:
Her kombinasyon geçerli değildir. Tabloya göre kontrol edilmelidir.

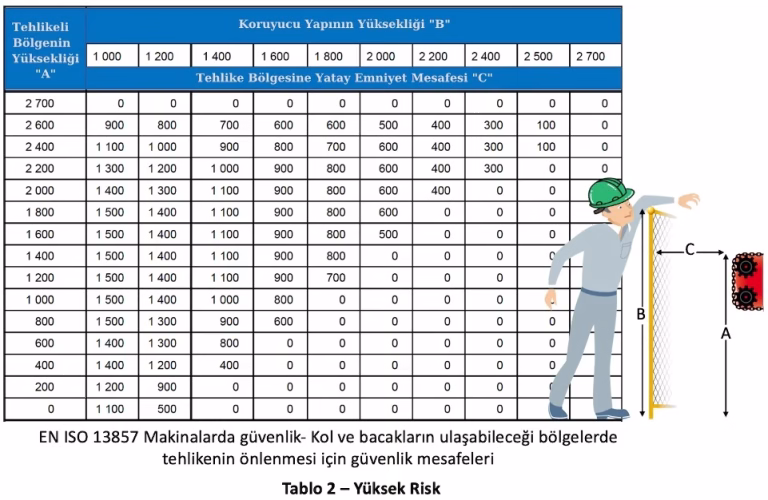

🧪 Örnek Hesaplama (EN ISO 13857 Tablo 2)
Senaryo:
Çit yüksekliği (B) = 1600 mm
Tehlikeli hareket yüksekliği (A) = 1000 mm
Tabloya göre:
👉 A = 1000 satırı
👉 B = 1600 sütunu
📌 C = 800 mm
🎯 Sonuç
👉 Minimum yatay güvenlik mesafesi = 800 mm olmalı
Yani:
Çit ile makine arası mesafe 800 mm’den küçük olamaz
800 mm → minimum sınır
900 mm → önerilen güvenli tasarım
⚠️ Alternatif Senaryo (Çit Yükseltilirse)
Aynı sistemde:
B = 1800 mm yapılırsa
📌 Tabloya göre:
👉 C = 0 mm
Bu ne demek?
İlave yatay mesafe gerekmiyor
Operatör üstten erişemez kabul edilir
❗ En Sık Yapılan Hata
Birçok projede şu yanlış yapılır:
“Mesafe az, çiti yükseltelim.”
Ama her durumda bu çözüm işe yaramaz.
Çünkü:
Çit yüksekliği tek başına yeterli değildir
Sistem bütün olarak değerlendirilmelidir
